نظرة عامة على المشروع
يقع هذا المشروع التجاري لإنتاج بيض المائدة في الفلبين، ويتكوّن من عنبر دواجن مغلق بهيكل فولاذي، يبلغ طوله 105 أمتار وعرضه 15 مترًا وارتفاعه 4 أمتار.
اشترى العميل الهيكل الفولاذي وحصل على التصميم الأولي للعنبر من شركات أخرى. وبعد ذلك، التقى بفريق HIGHTOP خلال أحد معارض صناعة الدواجن، حيث تمكن من فحص نماذج الأقفاص ومناقشة متطلبات التهوية والتحكم البيئي مع فريقنا الفني.
بعد مقارنة الحلول المتاحة، وجد العميل أن أقفاص HIGHTOP تتمتع بجودة تصنيع أفضل، وأن تصميم نظام التحكم البيئي الذي قدمناه أكثر ملاءمة لعنبر مغلق يضم أكثر من 50 ألف دجاجة بيّاضة. لذلك قرر شراء جميع معدات تربية الدواجن من HIGHTOP.
تم تجهيز العنبر بنظام أقفاص أوتوماتيكي من نوع H مكوّن من 4 طوابق، موزع على 5 صفوف، ويحتوي كل صف على 79 مجموعة أقفاص. وتبلغ الطاقة الاستيعابية الإجمالية للعنبر 50,560 دجاجة بيّاضة.
يشمل المشروع أنظمة التغذية والشرب وإزالة الروث والإضاءة وجمع البيض بصورة أوتوماتيكية، بالإضافة إلى عدّاد البيض، ونظام التحكم البيئي بتقنية إنترنت الأشياء، ومنصة لمراقبة بيانات الإنتاج، وروبوت ذكي لفحص الدواجن.
المواصفات الرئيسية للمشروع
| موقع المشروع | نوع العنبر | نظام الأقفاص | الطاقة الاستيعابية |
|---|---|---|---|
| الفلبين | عنبر مغلق بهيكل فولاذي | نظام أقفاص أوتوماتيكي من نوع H مكوّن من 4 طوابق | 50,560 دجاجة بيّاضة |
| أبعاد العنبر | توزيع الأقفاص | عدد مجموعات الأقفاص | عدد الدجاج في المجموعة |
| 105 × 15 × 4 أمتار | 5 صفوف × 4 طوابق | 79 مجموعة في كل صف، بإجمالي 395 مجموعة | 128 دجاجة بيّاضة |
| جمع البيض | البيانات التي تتم مراقبتها | الفحص الذكي | الوصول إلى النظام |
| ناقل مركزي وعداد للبيض | استهلاك المياه والكهرباء والعلف وإنتاج البيض | روبوت ذكي لفحص الدواجن | تطبيق للهاتف ومنصة ويب للكمبيوتر |
نتائج المشروع
بعد تشغيل العنبر، أصبح لدى العميل نظام متكامل لإدارة 50,560 دجاجة بيّاضة داخل مبنى واحد.
يشمل المشروع:
- خمسة صفوف من أقفاص H المكوّنة من 4 طوابق
- نظام تغذية أوتوماتيكي
- نظام شرب أوتوماتيكي
- سيور أوتوماتيكية لإزالة الروث
- إضاءة أوتوماتيكية موزعة على ارتفاعات مختلفة
- جمع وعدّ البيض بصورة أوتوماتيكية
- ناقل مركزي متصل بآلة فرز البيض الخاصة بالعميل
- مراقبة استهلاك المياه والكهرباء والعلف
- تسجيل عدد البيض المنتج
- إدارة المزرعة من خلال تطبيق الهاتف ومنصة الويب
- اكتشاف الدجاج النافق والمريض والمتوقف عن الإنتاج
- تدريب ودعم فني ميداني من فريق HIGHTOP
يوضح هذا المشروع إمكانية تركيب معدات HIGHTOP داخل عنابر صممتها أو أنشأتها شركات أخرى. فإذا كان لدى العميل عنبر قائم أو هيكل فولاذي جاهز، يمكن لفريق HIGHTOP إعداد توزيع مناسب للأقفاص والأنظمة الأوتوماتيكية وفقًا للأبعاد الفعلية للمبنى.
لماذا اختار العميل HIGHTOP؟
قبل بدء التعاون مع HIGHTOP، كان العميل قد اشترى الهيكل الفولاذي وحصل على تصميم للعنبر من مورد آخر. ومع ذلك، تم اتخاذ القرار النهائي بشأن مورد معدات الدواجن بعد لقاء العميل بفريق HIGHTOP في المعرض.
خلال المعرض، فحص العميل نماذج الأقفاص وناقش مع المتخصصين متطلبات تشغيل عنبر مغلق يستوعب أكثر من 50 ألف دجاجة بيّاضة.
كان هناك عاملان أساسيان وراء اختياره:
- جودة تصنيع أقفاص HIGHTOP وثبات هيكلها
- تقديم حل أكثر ملاءمة للتهوية والتحكم البيئي
في مزرعة بهذه الطاقة الإنتاجية، لا يكفي تركيب الأقفاص وحدها. يجب أن تعمل أنظمة توزيع العلف، وتوفير المياه، وإزالة الروث، وجمع البيض، والإضاءة، والتهوية، ومراقبة البيانات باعتبارها منظومة واحدة.
بعد تقييم جودة المعدات والتصميم الفني، اختار العميل HIGHTOP لتوريد مجموعة معدات الدواجن المتكاملة.

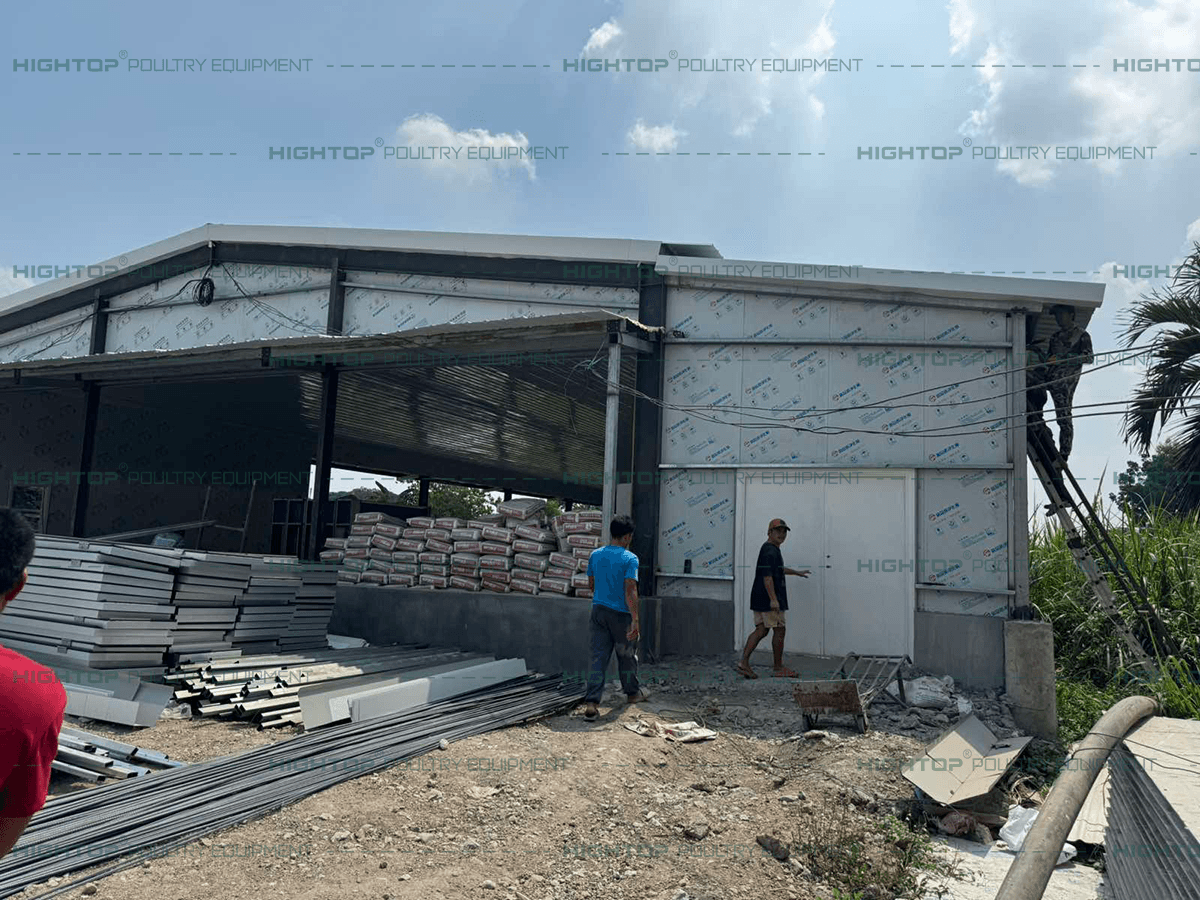

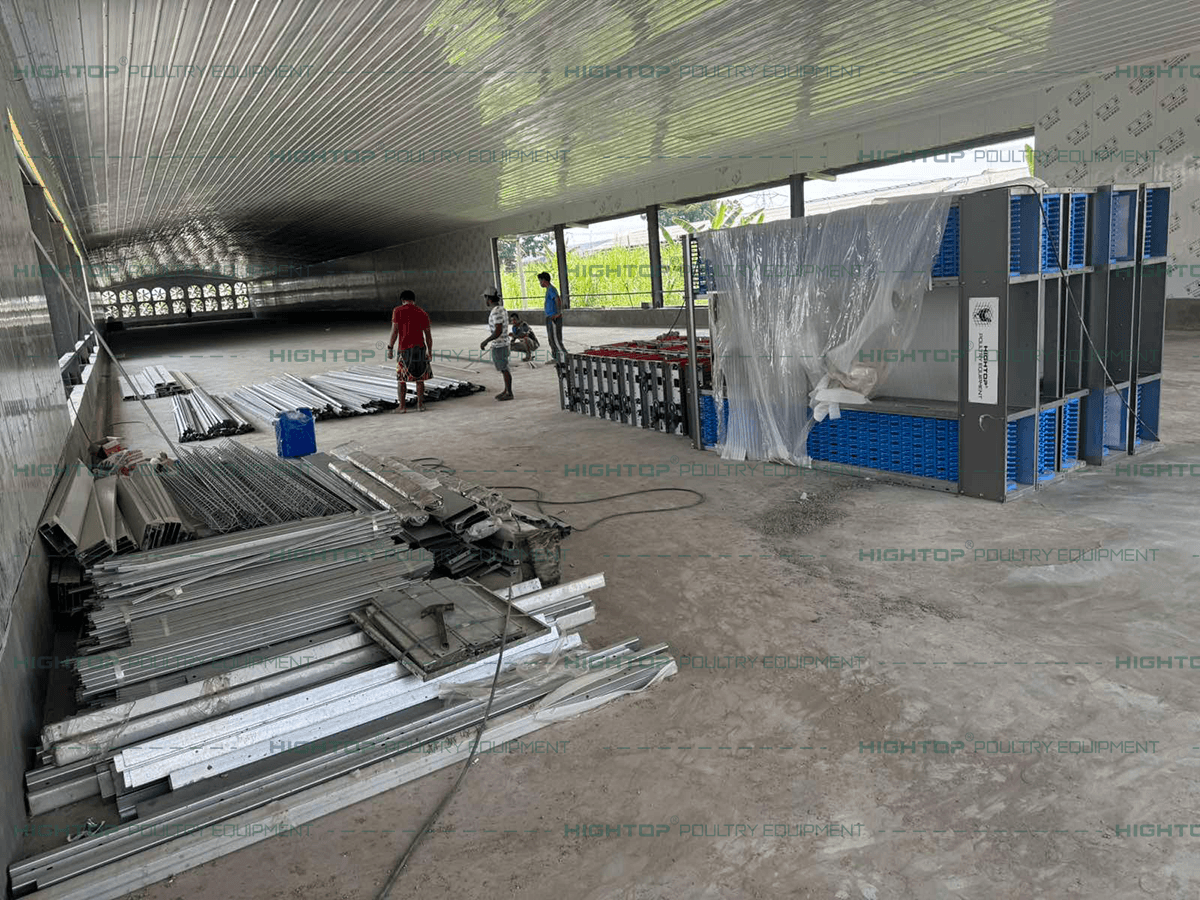

وصول المعدات وأعمال التركيب

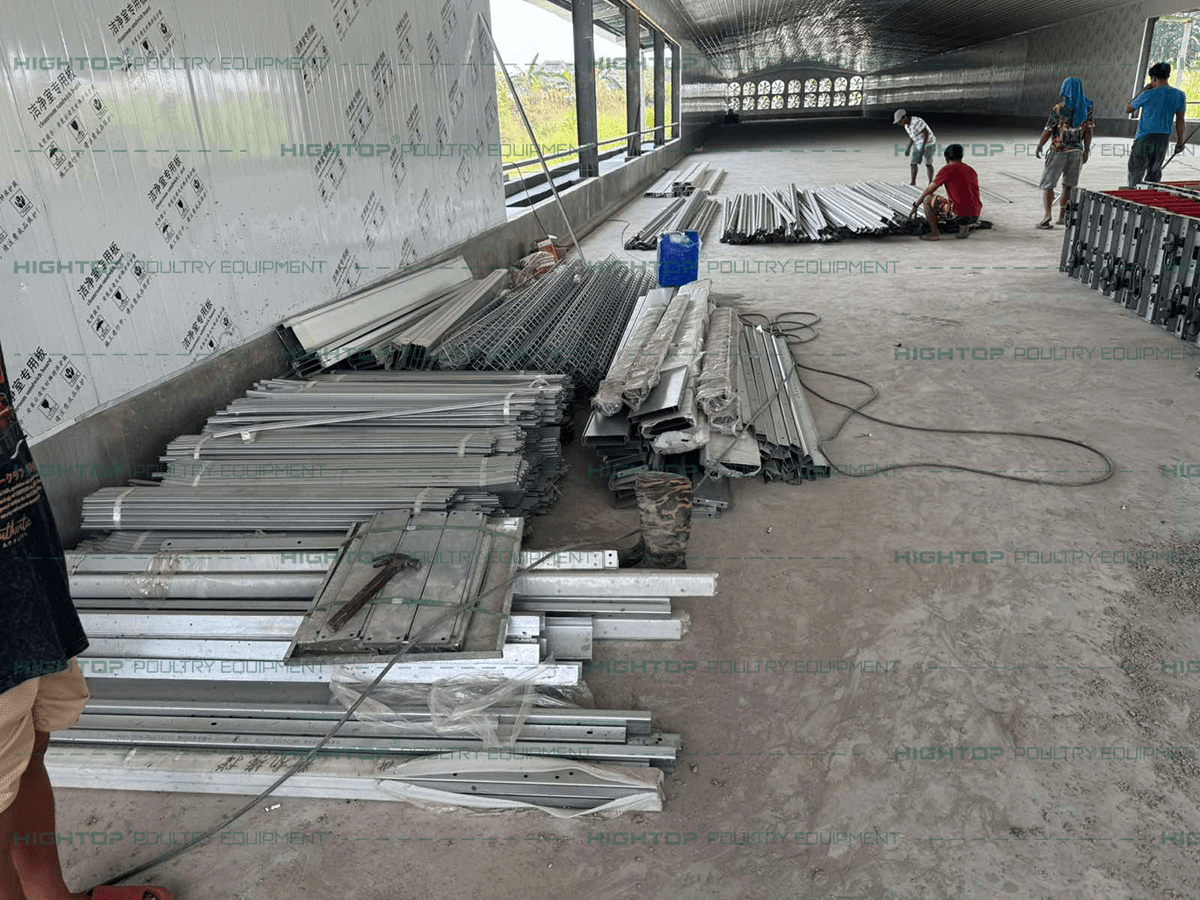

بعد الانتهاء من التصنيع والفحص داخل المصنع، تم تغليف المعدات وشحنها إلى مزرعة العميل في الفلبين.
نظرًا إلى أن الهيكل الفولاذي كان قد اكتمل بالفعل، كان من الضروري تكييف توزيع المعدات مع العنبر القائم الذي تبلغ أبعاده 105 × 15 مترًا. رتبت HIGHTOP خمسة صفوف من الأقفاص مع الحفاظ على المساحات المطلوبة للممرات والتهوية والصيانة ونقل البيض والفحص اليومي للقطيع.

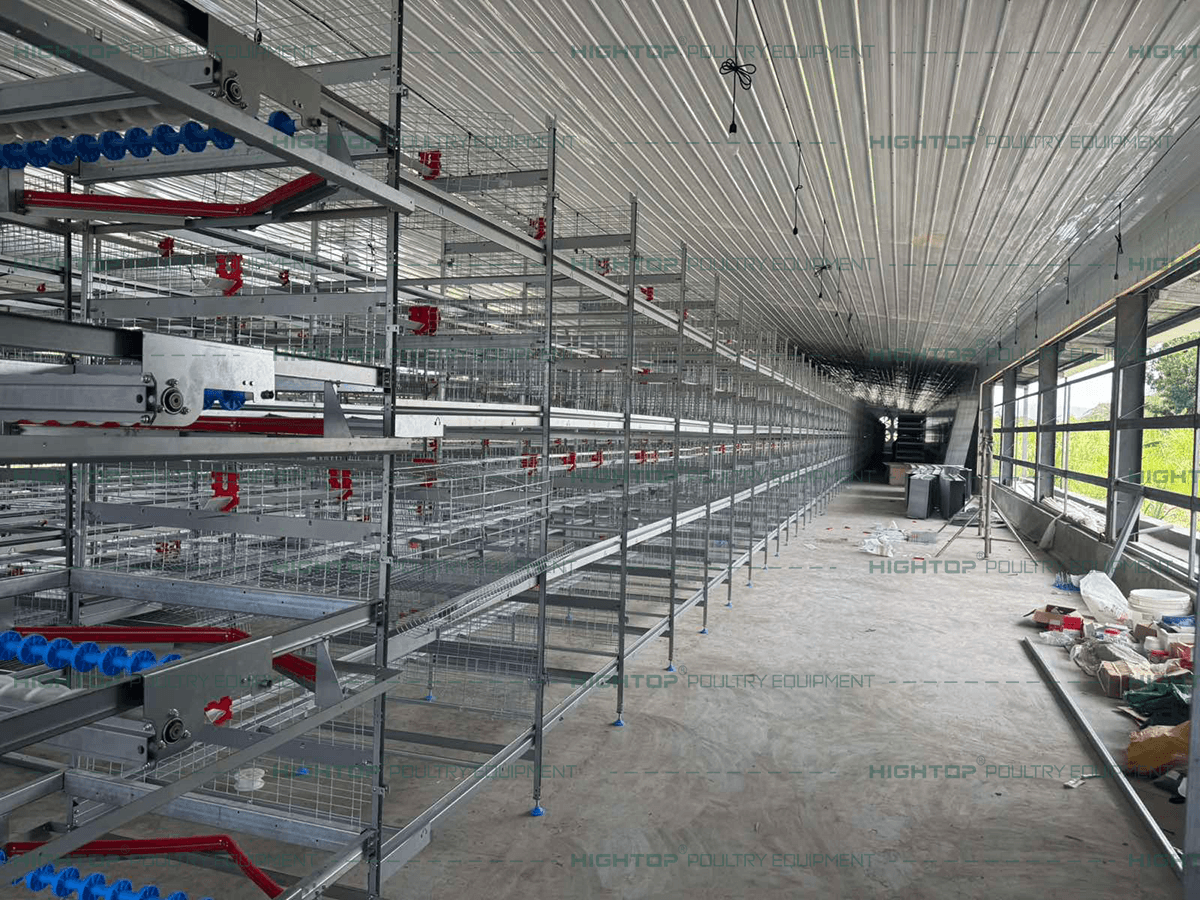

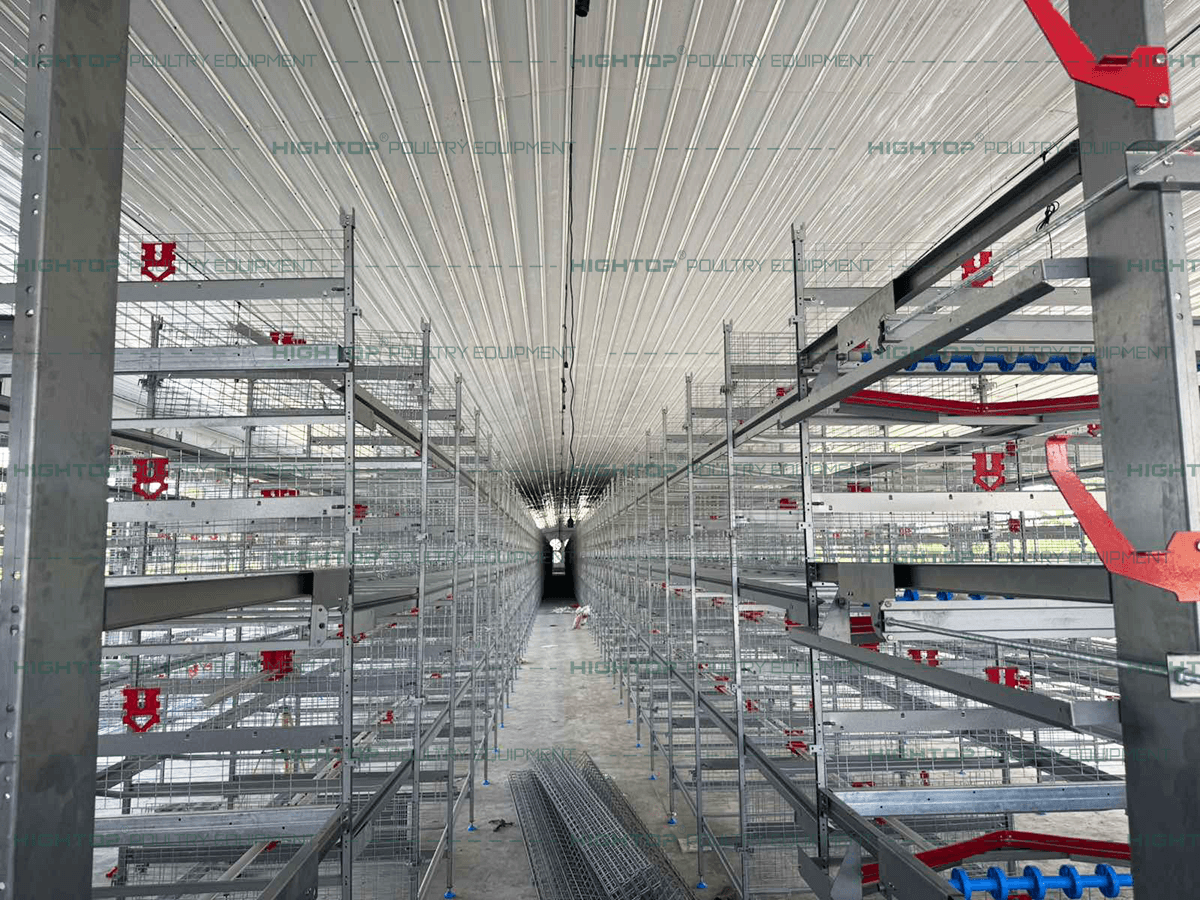

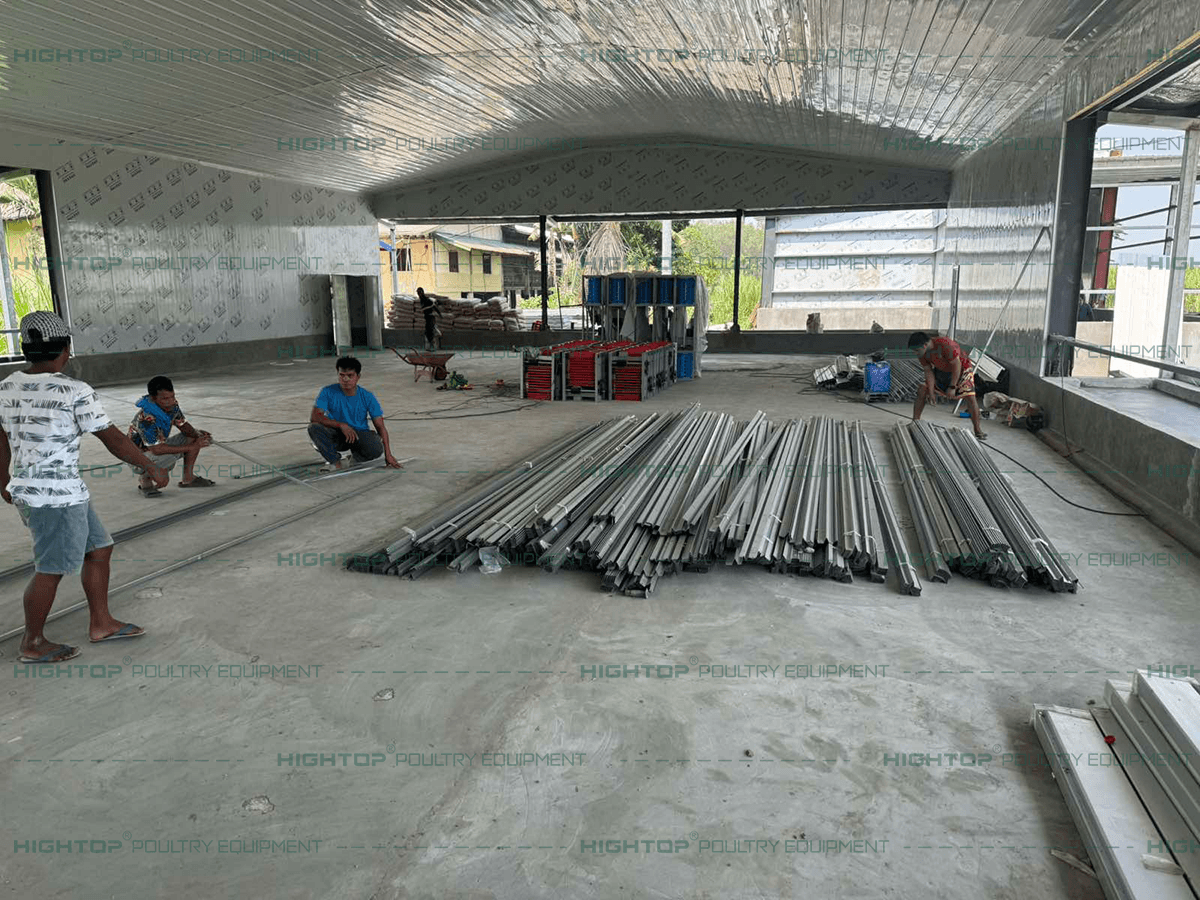

قبل بدء التركيب، تم فحص المكونات وفرزها وتوزيعها في المواقع المحددة داخل العنبر.
يحتوي العنبر على خمسة صفوف، يضم كل صف منها 79 مجموعة أقفاص. وتستوعب كل مجموعة 128 دجاجة بيّاضة:
5 صفوف × 79 مجموعة × 128 دجاجة = 50,560 دجاجة بيّاضة
يتيح هذا التوزيع تحقيق طاقة استيعابية كبيرة داخل عنبر واحد، مع تسهيل التحكم المركزي في العمليات الرئيسية للمزرعة.
المعدات الأوتوماتيكية المستخدمة في المشروع

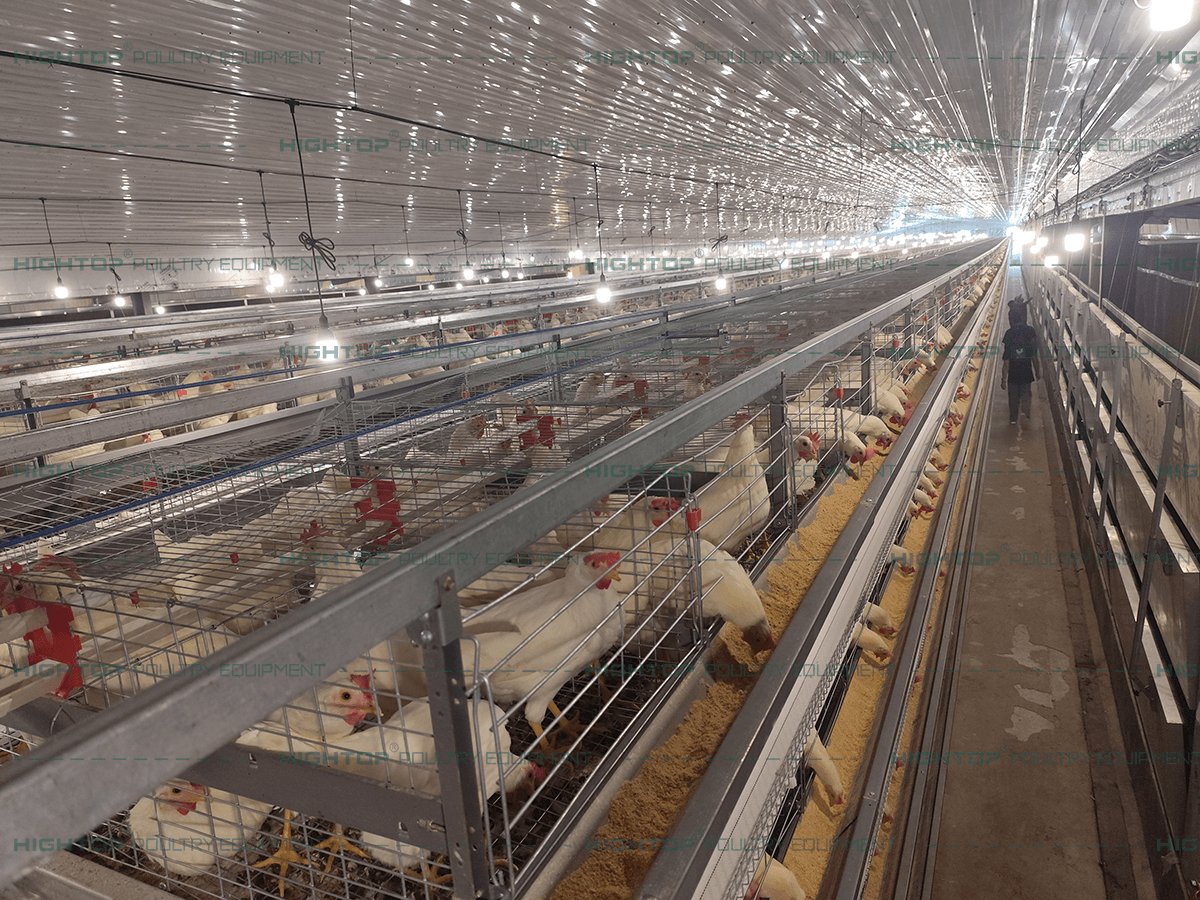

نظام أقفاص الدجاج البيّاض من نوع H
يمثل نظام أقفاص H المكوّن من 4 طوابق الهيكل الأساسي للمشروع. ويساعد التصميم الرأسي على الاستفادة من المساحة المتاحة داخل العنبر وتربية 50,560 دجاجة بيّاضة في مبنى واحد.
يسهّل ترتيب الأقفاص في صفوف مستقيمة دمج أنظمة التغذية والشرب وجمع البيض وإزالة الروث والإضاءة والروبوت المسؤول عن فحص الطيور.
تعد دقة التصنيع ومحاذاة هياكل الأقفاص من العوامل المهمة في العنابر متعددة الطوابق، لأنها تؤثر في استقرار تشغيل سيور البيض وناقلات الروث ومعدات توزيع العلف.

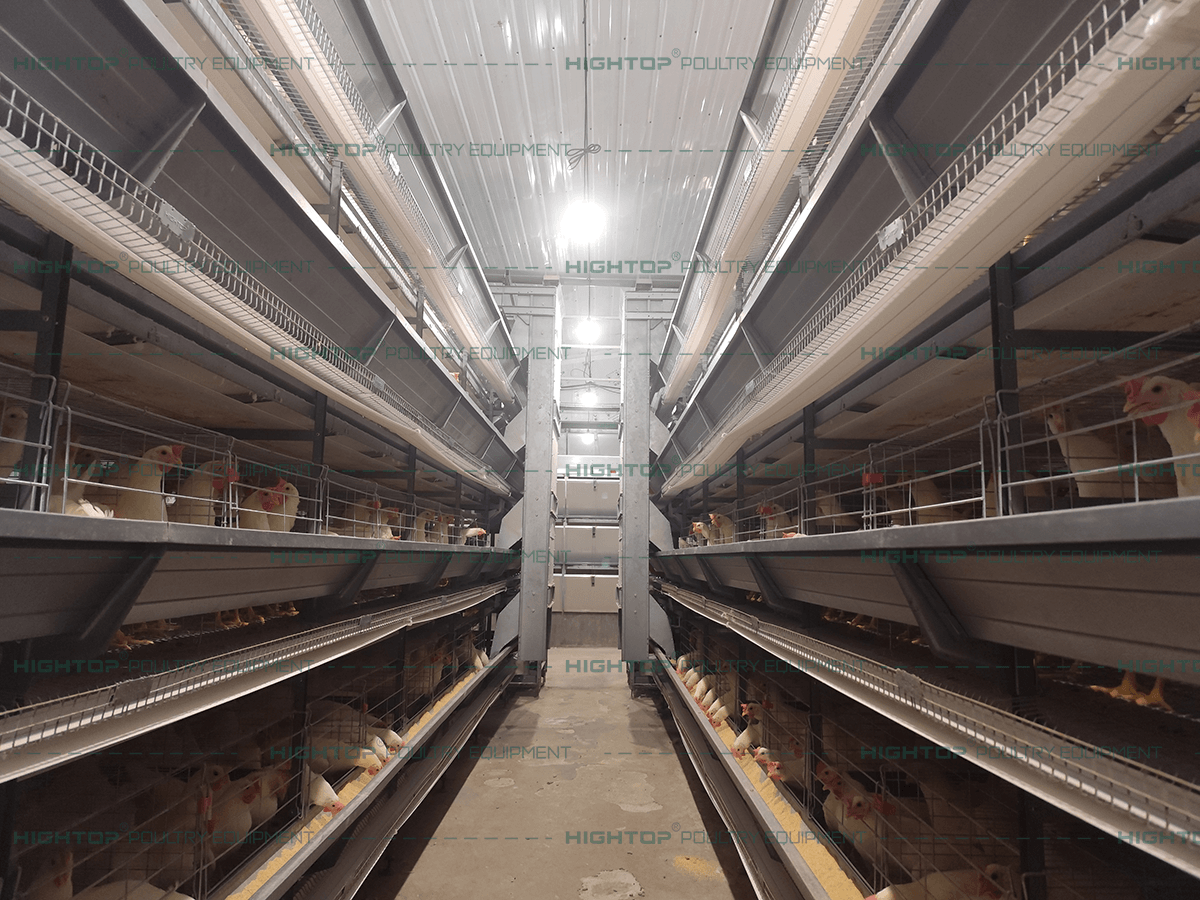

نظاما التغذية والشرب الأوتوماتيكيان
يوزع نظام التغذية العلف على امتداد صفوف الأقفاص الخمسة، مما يقلل الأعمال اليدوية ويساعد على تقديم العلف وفق جدول منتظم.
توفر خطوط الشرب المياه لجميع طوابق الأقفاص. كما يمكن تسجيل بيانات استهلاك المياه وإرسالها إلى منصة إدارة المزرعة.
قد تشير الزيادة أو النقصان غير الطبيعي في استهلاك المياه أو العلف إلى وجود مشكلة في الإمدادات أو ظروف العنبر أو صحة القطيع. ولهذا السبب تتم مقارنة هذه البيانات مع إنتاج البيض.
نظام إزالة الروث
تم تركيب سيور ناقلة أسفل كل طابق لإخراج الروث من نظام الأقفاص بصورة منتظمة.
تساعد إزالة الروث في الوقت المناسب على الحد من الرطوبة وتراكم غاز الأمونيا داخل العنبر. كما تحسن ظروف العمل وتسهّل إدارة المخلفات بعد إخراجها.
يمكن ضبط فترات تشغيل السيور وفقًا لحجم القطيع وظروف العنبر وبرنامج التهوية.

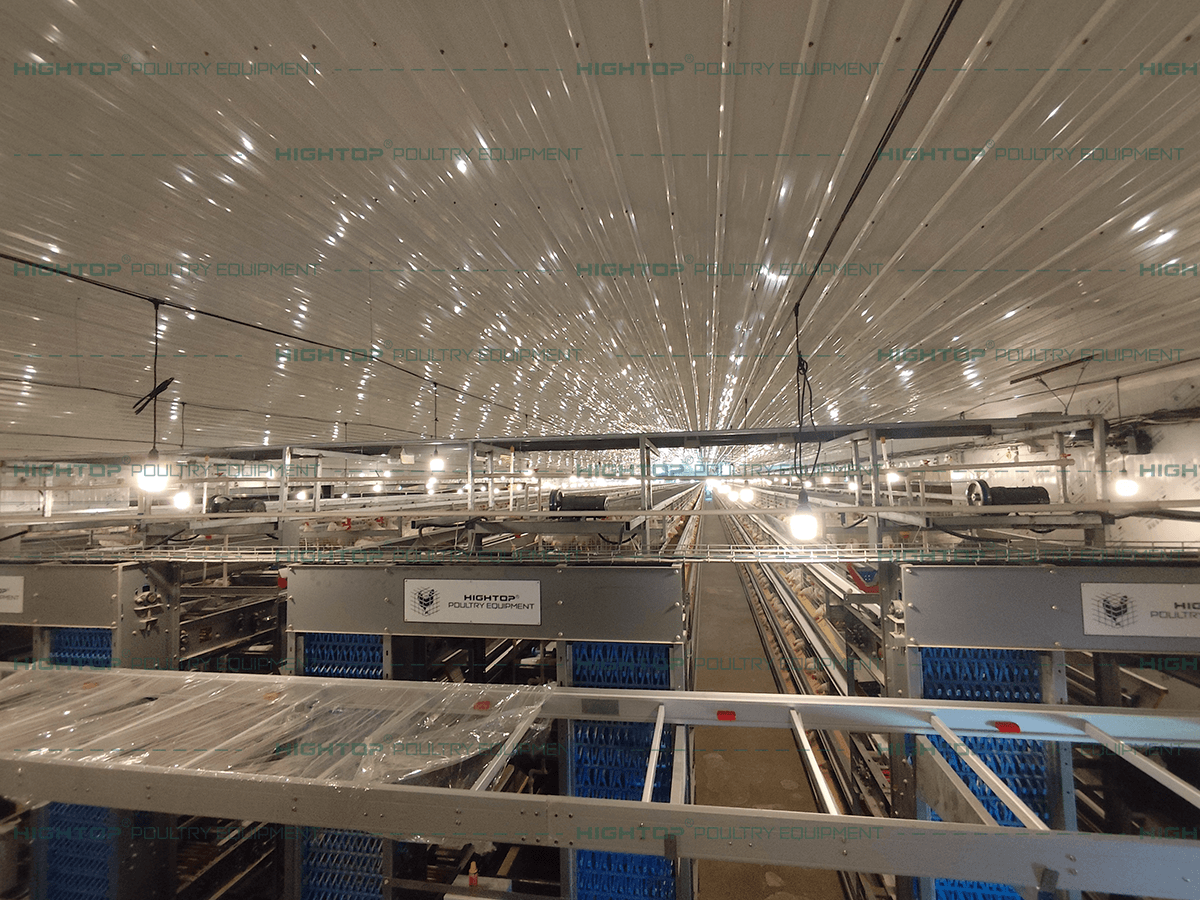

نظام الإضاءة الأوتوماتيكي
تم تركيب المصابيح على ارتفاعات مختلفة بين صفوف الأقفاص، بما يساعد على توزيع الضوء بصورة أفضل بين الطوابق العلوية والسفلية.
يعمل النظام وفق برنامج الإضاءة الذي تحدده إدارة المزرعة، من دون الحاجة إلى تشغيل كل منطقة يدويًا.

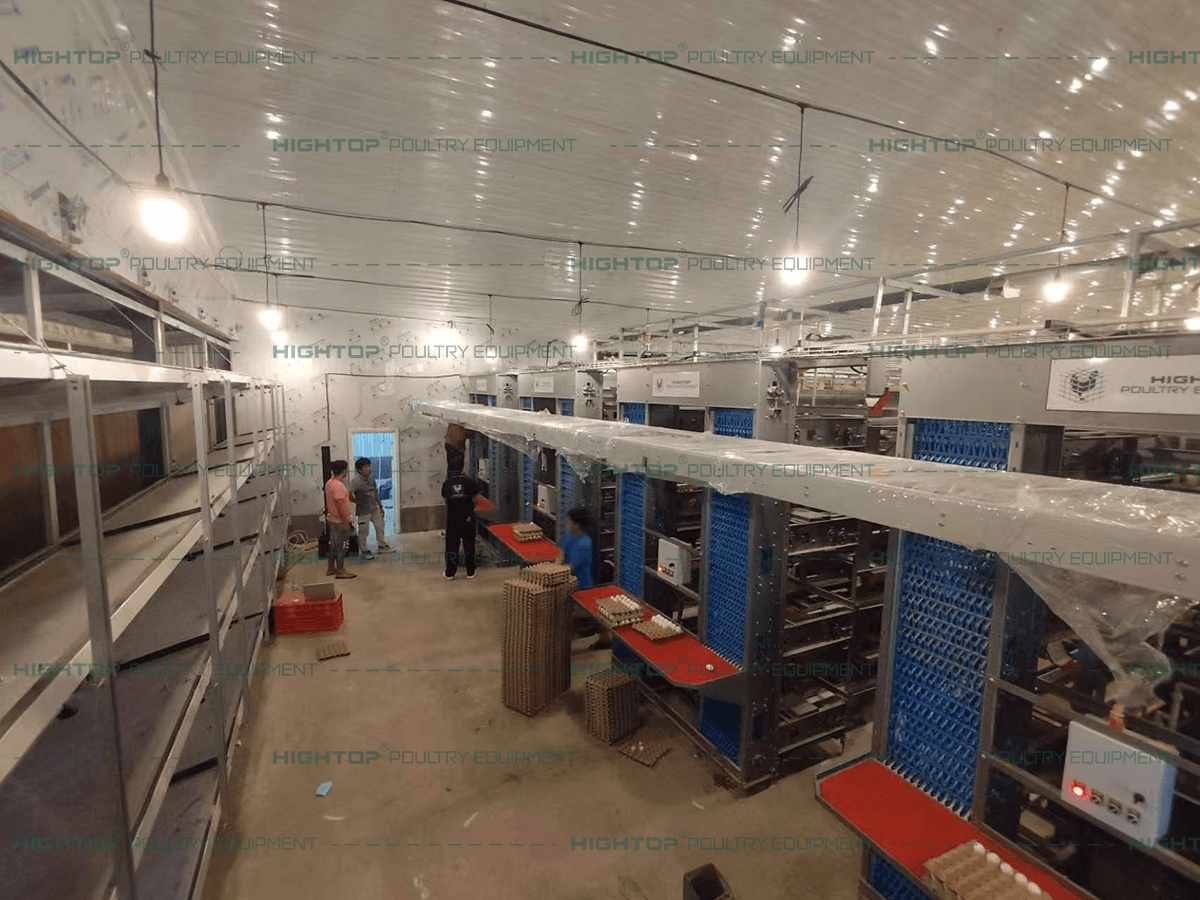

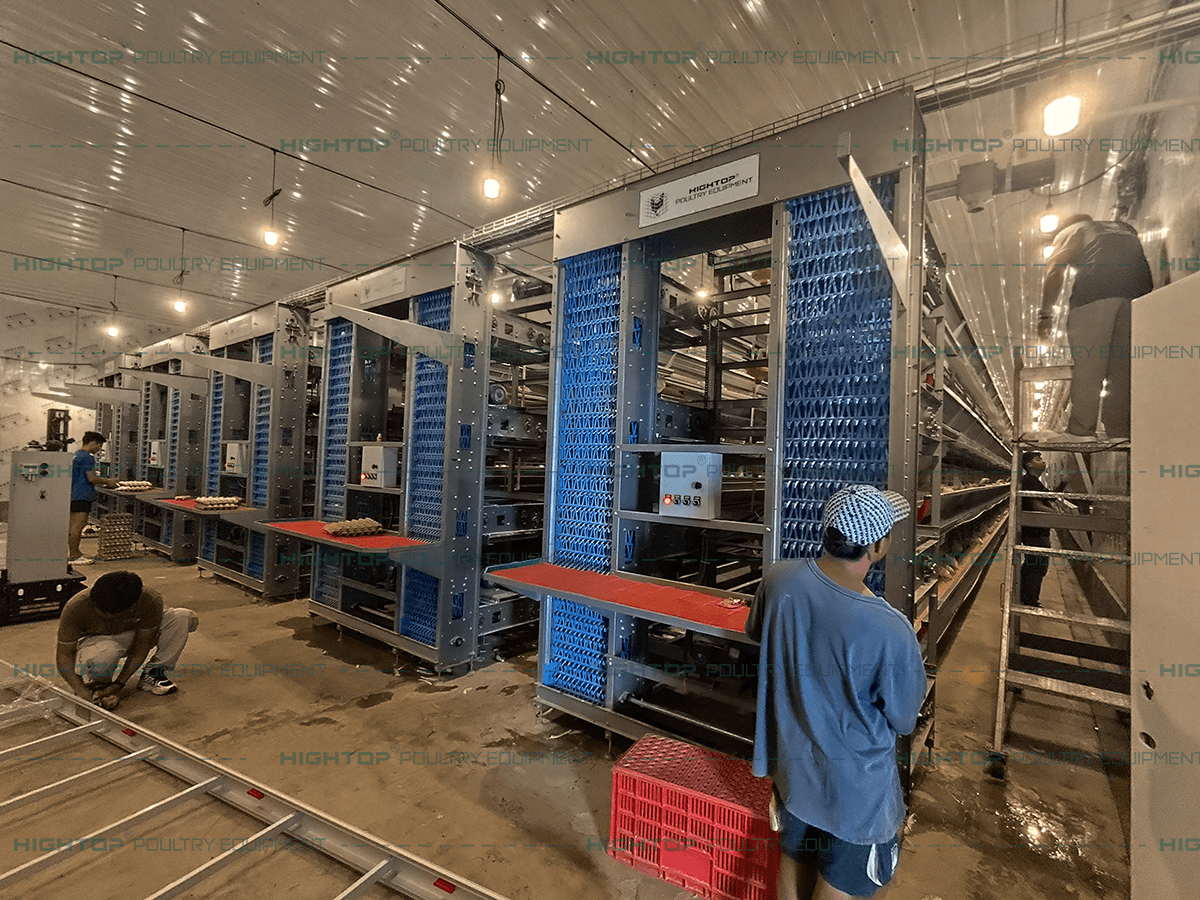

جمع البيض المركزي وعدّ البيض
يتم نقل البيض من كل صف إلى مقدمة العنبر، ثم ينتقل إلى خط الجمع المركزي.
يتصل الناقل المركزي بآلة فرز البيض التابعة للعميل، وبذلك ينتقل البيض مباشرة من الأقفاص إلى مرحلة الفرز مع تقليل المناولة اليدوية.
يسجل عدّاد البيض الكمية التي تم جمعها ويرسل البيانات إلى منصة الإدارة. ويمكن لمدير المزرعة متابعة الإنتاج اليومي ومقارنته باستهلاك العلف والمياه.
التحكم البيئي ومراقبة الإنتاج بتقنية إنترنت الأشياء
يستخدم نظام التحكم البيئي والكهربائي تقنية إنترنت الأشياء لجمع أربعة أنواع رئيسية من البيانات:
- استهلاك المياه
- استهلاك الكهرباء
- استهلاك العلف
- عدد البيض المنتج
تتم مزامنة هذه المعلومات مع منصة HIGHTOP. ويمكن لمالك المزرعة أو مديرها الاطلاع عليها عبر تطبيق الهاتف أو متصفح الويب على الكمبيوتر.
يساعد النظام على متابعة عدة عمليات من مكان واحد. فعلى سبيل المثال، يمكن مقارنة استهلاك العلف والمياه بعدد البيض الذي تم جمعه.
وفي حال حدوث انخفاض في الإنتاج، تساعد السجلات المتاحة على التحقق مما إذا كان السبب المحتمل مرتبطًا بالتغذية أو المياه أو ظروف العنبر أو تشغيل المعدات.
يوفر هذا النوع من المراقبة لأصحاب المزارع المتوسطة والكبيرة معلومات أكثر وضوحًا لاتخاذ القرارات ويقلل الاعتماد على التسجيل اليدوي.
الروبوت الذكي لفحص الدواجن
يتضمن المشروع روبوتًا ذكيًا لمساعدة العاملين في إجراء الفحص اليومي للقطيع داخل العنبر.
يمكن للروبوت التعرف تلقائيًا على:
- الدجاج النافق
- الدجاج الذي تظهر عليه علامات المرض
- الدجاج البيّاض المتوقف عن الإنتاج
يتطلب فحص 50,560 دجاجة موزعة على أربعة طوابق وقتًا وجهدًا كبيرين عند الاعتماد على العمال فقط. يساعد الروبوت على تحديد الطيور أو المناطق التي تحتاج إلى فحص بشري أكثر دقة.
لا يحل الروبوت محل العاملين بصورة كاملة، لكنه يجعل عملية الفحص أكثر تركيزًا وكفاءة.
نظرًا إلى أن النظام يعتمد على الحركة الأوتوماتيكية والتعرف الذكي، فإن الإعداد الصحيح وتدريب المشغلين ضروريان. ولهذا كان تشغيل الروبوت من أهم موضوعات الزيارة الفنية التي أجرتها HIGHTOP بعد بدء الإنتاج.
الدعم الفني بعد تشغيل المزرعة
بعد دخول العنبر مرحلة التشغيل الفعلي، أرسلت HIGHTOP مدير الأعمال وفنيين متخصصين إلى مزرعة العميل.
قام الفريق بفحص المعدات في ظروف التشغيل الحقيقية وساعد العميل على معالجة المشكلات التي ظهرت أثناء الاستخدام. وركزت الزيارة على نظام التحكم البيئي وتوزيع الهواء وتشغيل روبوت الفحص.

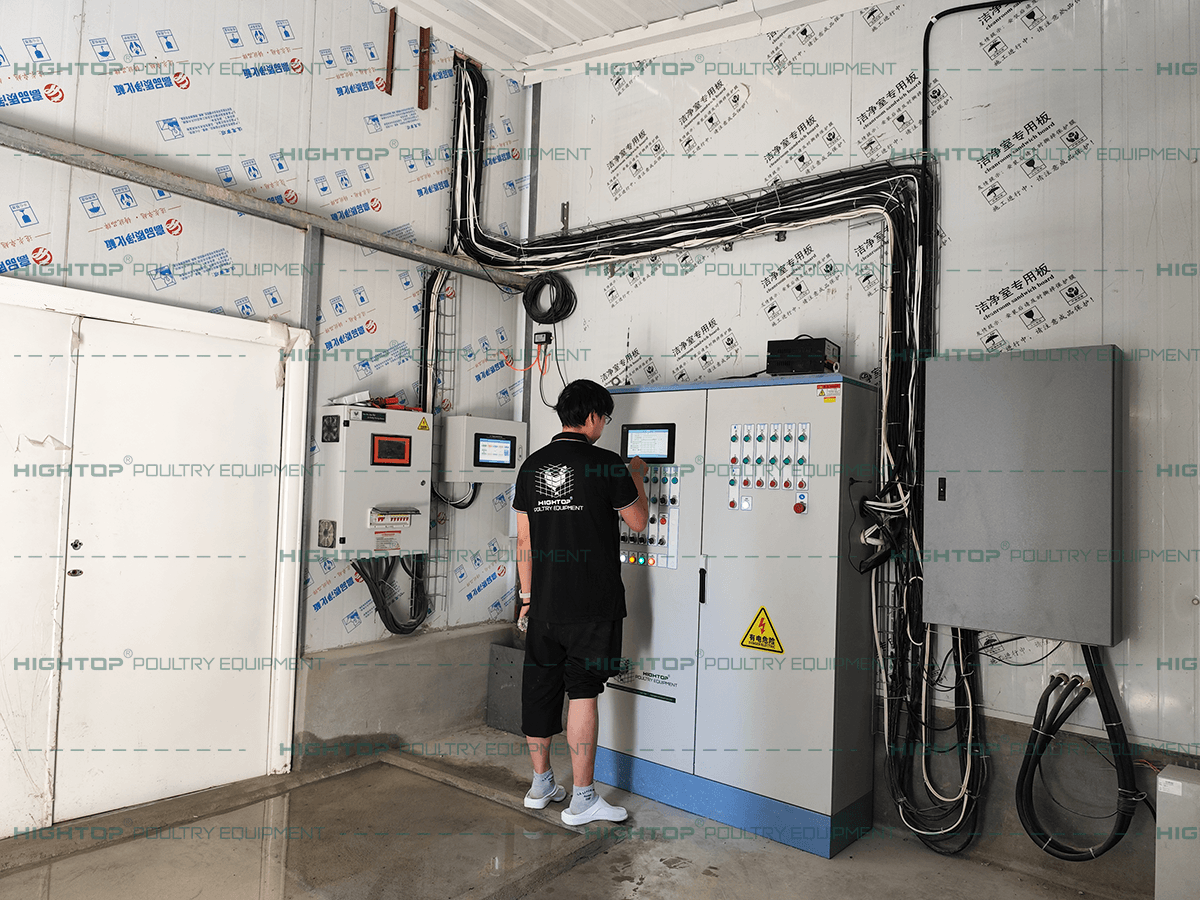

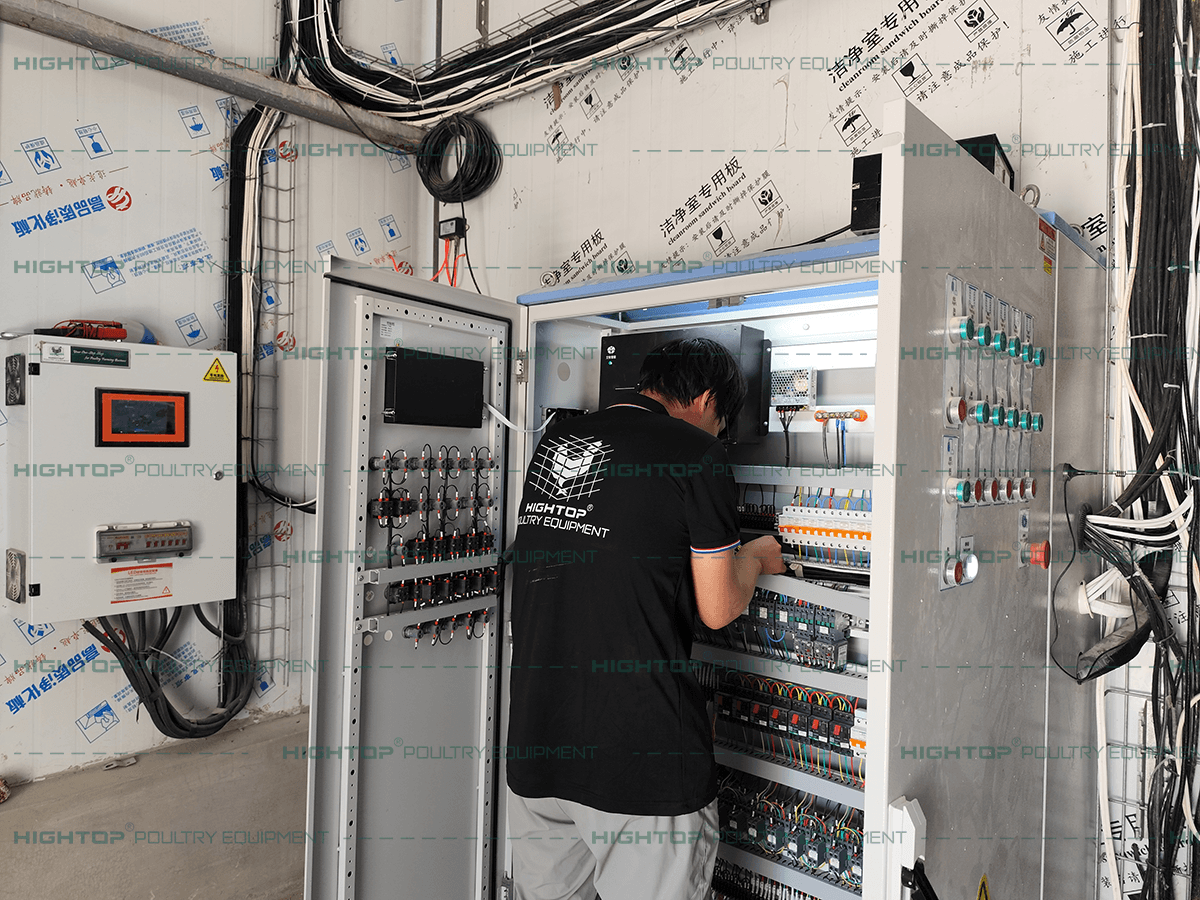

فحص نظام التحكم البيئي
راجع فنيو HIGHTOP إعدادات التهوية وشرحوا للعاملين كيفية تعديلها وفقًا للظروف الفعلية داخل العنبر.
يعتمد معدل التهوية في العنبر المغلق على عمر الطيور وكثافة التربية ودرجة الحرارة الخارجية والظروف الداخلية. وأتاح الفحص الميداني تقييم النظام أثناء وجود القطيع وإجراء التعديلات اللازمة.

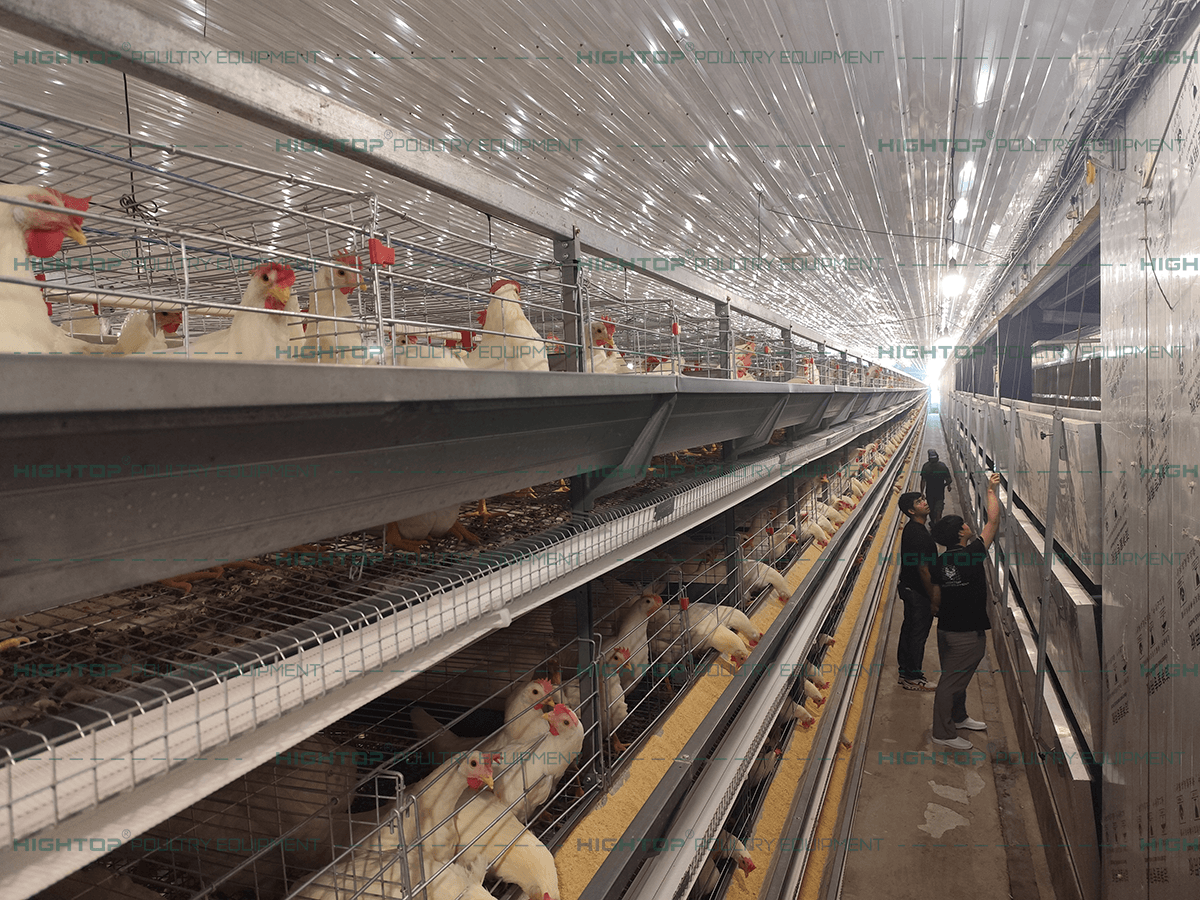

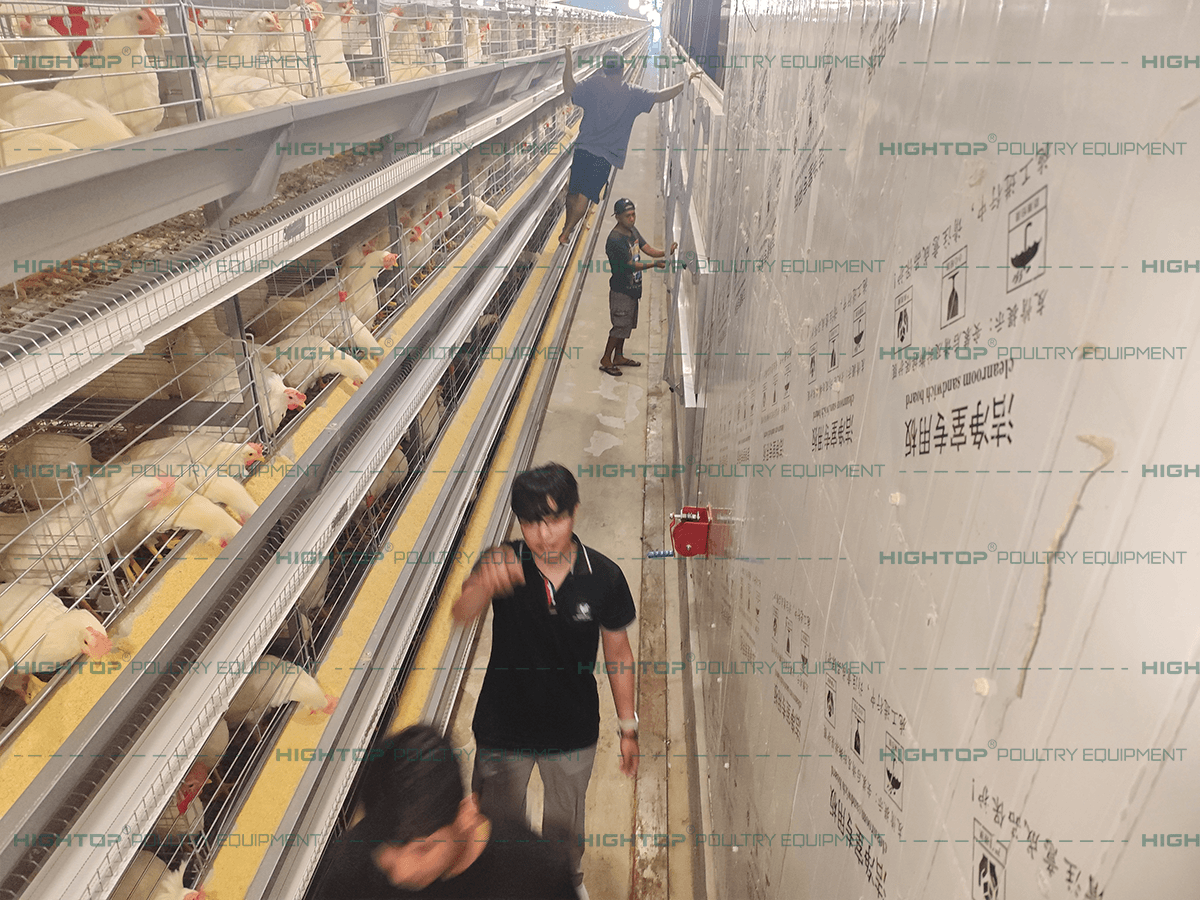

التدريب على استخدام موجهات الهواء
تتحكم موجهات الهواء في اتجاه الهواء الداخل إلى العنبر.
إذا لم يتم ضبطها بطريقة صحيحة، فقد يتوزع الهواء بصورة غير متساوية، مما يؤدي إلى اختلاف الظروف بين أجزاء العنبر. أوضح فريق HIGHTOP للعميل طريقة ضبط الموجهات وتنسيق عملها مع نظام التهوية.
التدريب على تشغيل روبوت الفحص
شرح الفنيون وظائف الروبوت وخطوات تشغيله وكيفية استخدامه ضمن أعمال المتابعة اليومية للقطيع.
أتاح التدريب داخل العنبر العامل الإجابة عن أسئلة العميل وفقًا لظروف التشغيل الحقيقية، بدلًا من الاكتفاء بالتعليمات النظرية.
هل تبحث عن نظام أقفاص H مماثل؟
تم تصميم أقفاص الدجاج البيّاض الأوتوماتيكية من نوع H من HIGHTOP لمزارع إنتاج البيض المتوسطة والكبيرة التي تحتاج إلى طاقة استيعابية مرتفعة، وأتمتة العمليات، والإدارة المركزية.
يساعد الهيكل متعدد الطوابق على الاستفادة من مساحة العنبر. ويمكن دمج الأقفاص مع أنظمة التغذية والشرب وإزالة الروث وجمع البيض والإضاءة والتهوية والإدارة الرقمية.
تشمل المزايا الرئيسية:
- طاقة استيعابية مرتفعة بالنسبة إلى مساحة العنبر
- تقليل الاعتماد على العمالة اليدوية
- توزيع أكثر انتظامًا للعلف والمياه
- جمع مركزي للبيض
- إزالة منتظمة للروث من كل طابق
- ملاءمة العنابر المغلقة
- إمكانية تخصيص التوزيع وفق أبعاد المبنى
- إمكانية إضافة المراقبة بتقنية إنترنت الأشياء
- إمكانية دمج روبوتات فحص الدواجن
- دعم فني للتركيب والتشغيل والاستخدام
دعم مشروعات الدواجن الدولية
توفر HIGHTOP خدمات تصميم توزيع المعدات، والتصنيع، والإرشاد أثناء التركيب، والتشغيل التجريبي، وتدريب العاملين، والدعم الفني بعد البيع.
وفقًا لطبيعة المشكلة، يمكن تقديم الدعم عبر الإنترنت أو من خلال التشخيص عن بُعد أو بزيارة المزرعة. ويعد ذلك مهمًا للمشروعات الأوتوماتيكية التي يجب أن تعمل فيها الأقفاص والتغذية والتهوية وجمع البيض وأنظمة التحكم الرقمي بصورة متكاملة.
لإعداد مقترح أولي، يمكن للعميل إرسال دولة المشروع، وأبعاد العنبر، وعدد الطيور المستهدف، ومستوى الأتمتة المطلوب.
